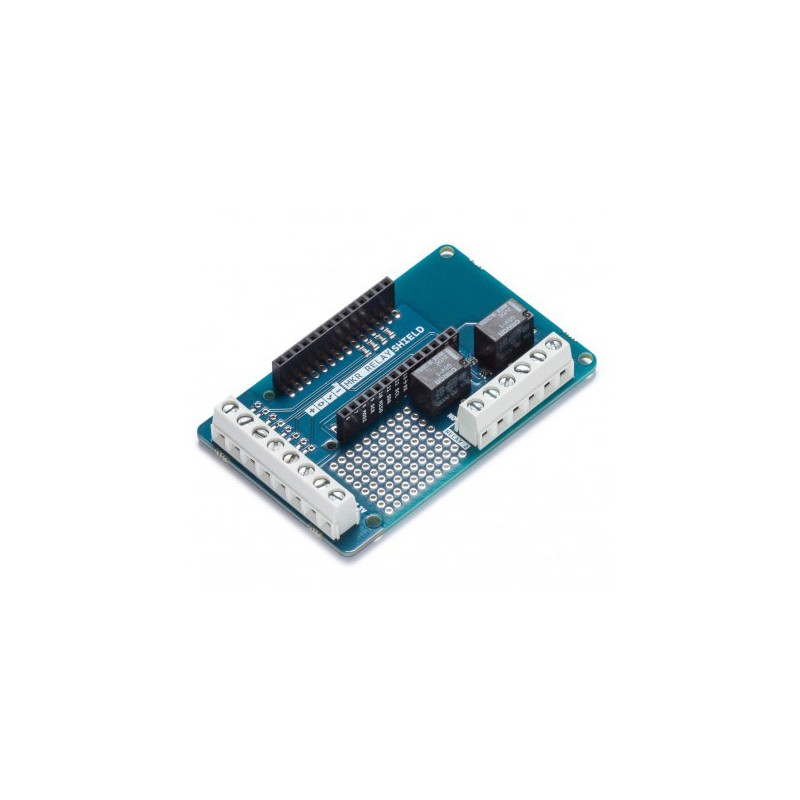

El MKR Relay Protoshield le permite agregar fácilmente relés a su proyecto basado en la placa MKR.
El escudo proporciona dos relés (Hoja de datos) llamados RELAY1 y RELAY2 comandados por el pin 1 y el pin 2 respectivamente.
El blindaje también proporciona una conexión fácil por medio de bloques de terminales de tornillo a entradas analógicas A1 a A4, I2C y tensiones de alimentación. - Tensión de funcionamiento 3.3V (suministrada desde la placa principal)
- Dos relés con conexiones NO, COM y NC.
- Funciona con placa alimentada por batería.
- Bloques de terminales de tornillo de 8 posiciones para una fácil conexión con entrada analógica A1 a A4, SCL SDA para I2C, GND y salida de 3.3V
- Bloques de terminales de tornillo de 6 posiciones (NO, COM, NC para cada relé)
- Corriente de acarreo: 2 A
- Max. Voltaje de funcionamiento: 24 VAC, 50 VDC
- Max. Corriente de funcionamiento: 1 A
- Max. Capacidad de conmutación: 62.50 VA, 30W.
- Area de proto
